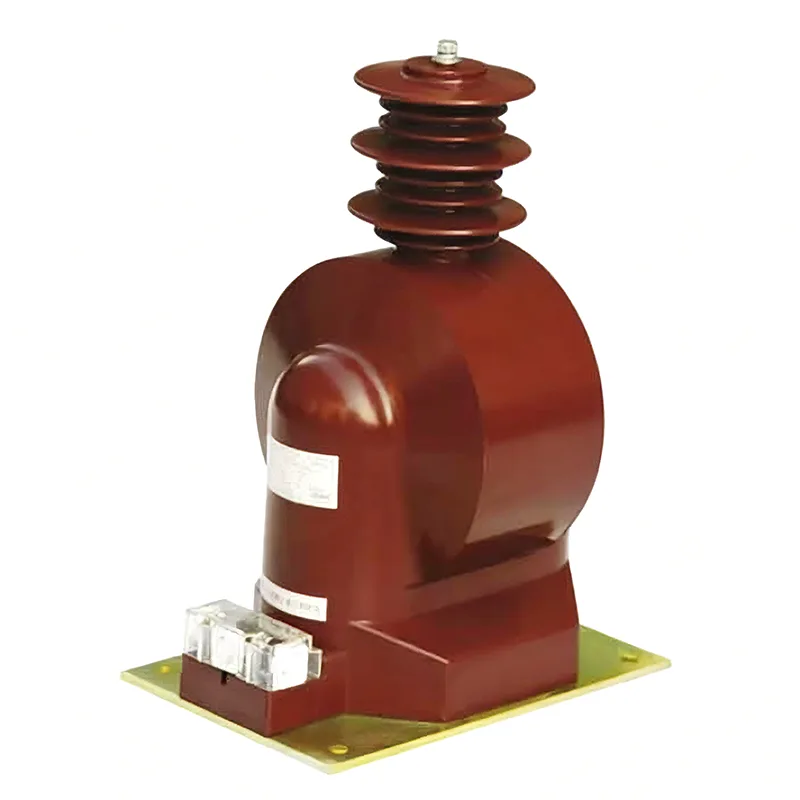

35 kV napetostni transformator

Kot proizvajalec visokokakovostnih 35 kV napetostnih transformatorjev se lahko Youbian odloči za nakup napetostnih transformatorjev iz naše tovarne, ko imate težave z izbiro ali ste neodločeni. Smo proizvajalec z dolgoletnimi izkušnjami, popolno opremo in ekipo, ki namesto vas reši vse težave.

Kakšne so strukturne značilnosti napetostnih transformatorjev?

1) Oljni napetostni transformator

Oljne napetostne transformatorje delimo na enostopenjske in serijske enostopenjske. Enostopenjski tip se lahko uporablja za napetostne nivoje 220 kV in manj, medtem ko se serijski tip lahko uporablja za vse napetostne nivoje 66 kV in več. Primarno in sekundarno navitje enostopenjskega tipa sta navita na skupnem železnem jedru, pri čemer izolacija ni razvrščena, pretvorba energije pa se doseže z magnetno sklopko. Kaskadni tip je sestavljen iz več primarnih navitij z enakim številom ovojev, sestavljenih na istem železnem jedru s polovičnim številom navitij, razporejenih od zgoraj navzdol in povezanih med visoko napetostjo in zemljo.

2) Napetostni transformator, izoliran s plinom SF6

Napetostni transformator, izoliran s plinom SF6, je sestavljen iz ohišja, izolacijskega tulca, železnega jedra, primarnega in sekundarnega navitja ter dodatkov za namestitev. Primarno navitje na splošno sprejme večplastno navitje v obliki pagode in je navito stopenjsko. Sekundarno navitje je večplastno navitje, navito blizu železnega jedra, ki je običajno enofazno dvostebrno laminirano železno jedro. Napetostne transformatorje, izolirane s plinom SF6, je mogoče uskladiti z GIS ali uporabiti kot neodvisne napetostne transformatorje, izolirane s plinom SF6.

Kakšne so metode ožičenja za napetostne transformatorje?

1) Enofazno ožičenje se običajno uporablja v sistemih z visokim zemeljskim tokom, da se ugotovi, ali v liniji ni napetosti ali sinhronizacije. Priključite lahko katero koli fazo, vendar je drugo merilo uporaba ustrezne faze napetosti vodila.

2) Napetostni transformator, priključen med dvema fazama napetosti, se v glavnem uporablja v sistemih ozemljitve z majhnim tokom, da se ugotovi, ali je vod brez napetosti ali je sinhron, ker sistemi z majhnim ozemljitvenim tokom omogočajo enofazno ozemljitev. Če se uporablja samo en transformator napetosti med fazo in zemljo, če je napetostni transformator točno v fazi ozemljitve in je izmerjena napetost ozemljitve te faze enaka nič, je nemogoče preveriti, ali je vod brez napetosti. Če se napačno oceni, lahko povzroči nesinhrono zapiranje

Pri ožičenju tokovnih transformatorjev je treba upoštevati naslednje

1) Sekundarna stran 35 kV napetostnega transformatorja med uporabo ne sme biti odprta. Pri razstavljanju instrumentov ali relejev med uporabo je treba sekundarno stran vnaprej kratko skleniti. Med namestitvijo mora biti napeljava zanesljiva in varovalk ni dovoljeno nameščati na sekundarno stran;

2) Sekundarna stran mora imeti en konec ozemljen. Preprečite poškodbe izolacije na primarni in sekundarni strani ter preprečite vstop visoke napetosti na sekundarno stran, kar ogroža osebno varnost in varnost opreme;

3) Pri ožičenju bodite pozorni na polarnost. Sponke polarnosti na primarni in sekundarni strani tokovnega transformatorja so označene s črkami.

4) Primarna stran je zaporedno povezana v vezje, sekundarna stran releja ali merilni instrument pa zaporedno.
