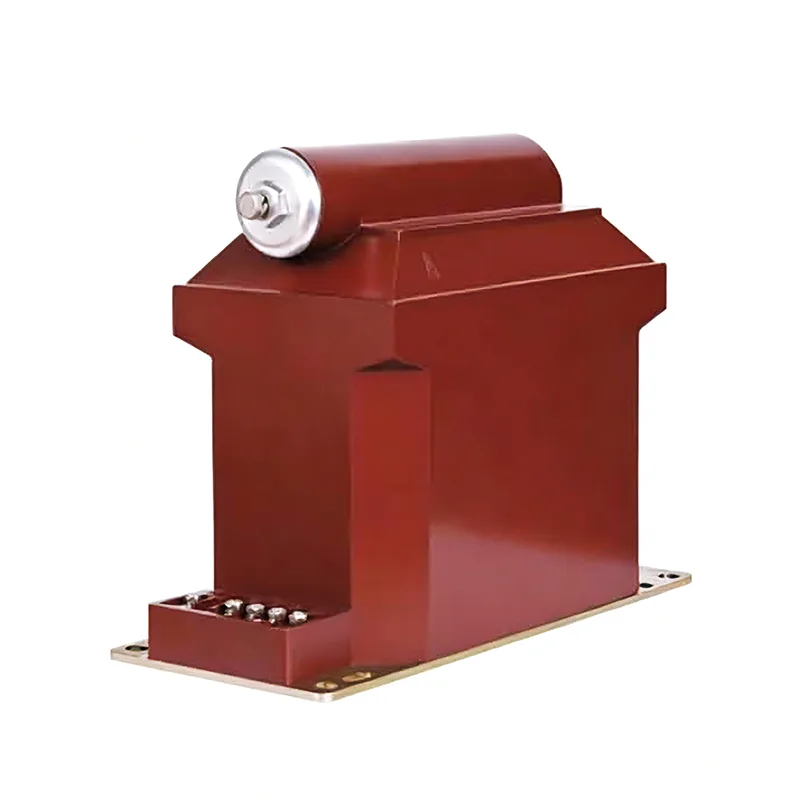

33 kV napetostni transformator

Vzdržljivi 33 kV napetostni transformator Youbian uporablja posebne tehnike navijanja in zaščite za primarne in sekundarne tuljave za izboljšanje porazdelitve napetosti. Vsaka tuljava je skrbno izolirana s poliestrsko folijo, ki zagotavlja visoko dielektričnost med plastmi. Sestavite končano strukturo navijanja in dvojno obročasto železno jedro na nosilni okvir.

Previdnostni ukrepi

1. Napetostni transformator 1,33 kV mora biti pred začetkom delovanja preizkušen in pregledan v skladu z določenimi točkami v predpisih. Na primer merjenje polarnosti, priključna skupina, tresenje izolacije, zaporedje jedrske faze itd.

2. Ožičenje napetostnega transformatorja naj zagotavlja njegovo pravilnost. Primarno navitje mora biti priključeno vzporedno s preskušanim vezjem, sekundarno navitje pa mora biti priključeno vzporedno z napetostno tuljavo priključenega merilnega instrumenta, relejne zaščitne naprave ali avtomatske naprave. Hkrati je treba paziti na pravilnost polarnosti.

3. Zmogljivost obremenitve, priključene na sekundarno stran 33 kV napetostnega transformatorja, mora biti ustrezna, obremenitev, priključena na sekundarno stran napetostnega transformatorja, pa ne sme preseči nazivne zmogljivosti, sicer bo povečala napako transformatorja in otežila doseganje natančnosti meritev.

4. Na sekundarni strani napetostnega transformatorja 4,33 kV niso dovoljeni kratki stiki. Zaradi majhne impedance znotraj napetostnega transformatorja bo v primeru kratkega stika sekundarnega tokokroga prišlo do velikega toka, ki bo poškodoval sekundarno opremo in celo ogrožal osebno varnost. Napetostni transformatorji so lahko opremljeni z varovalkami na sekundarni strani, da se zaščitijo pred poškodbami, ki jih povzročijo kratki stiki na sekundarni strani. Kjer je mogoče, je treba varovalke namestiti tudi na primarni strani, da zaščitite visokonapetostno električno omrežje pred ogrožanjem varnosti primarnega sistema zaradi napak v visokonapetostnem navitju transformatorja ali vodilnih žicah.

5. Da bi zagotovili varnost ljudi pri stiku z merilnimi instrumenti in releji, mora imeti sekundarno navitje napetostnega transformatorja točko ozemljitve. Ker po ozemljitvi, ko je izolacija med primarnim in sekundarnim navitjem poškodovana, lahko prepreči, da bi visoka napetost ogrozila osebno varnost v instrumentih in relejih.

6. Na sekundarni strani napetostnega transformatorja ne sme biti kratkega stika.

Za izolacijo in zaščito se komponenta samodejno vakuumsko vlije v hidrofobno cikloalifatsko epoksi smolo (HCEP). Material HCEP ima odlično trajektorijo obloka, odpornost na ozon in ultravijolično sevanje, hkrati pa ohranja fizično moč. Hidrofobne površinske lastnosti HCEP zagotavljajo njegovo zelo zanesljivo delovanje v vlažnem, vlažnem ali onesnaženem okolju.

Lahko se uporablja za 35KV distribucijske vode, premogovnike, elektrarne, železnice in tovarne.

Napetostni transformator 33 kV je strogo v skladu z IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplikacija

Železnica; Premogovniki; Števec električne energije; elektrarna; Števec električne energije; Elektrarna; Srednjenapetostna stikalna oprema; Naftna in plinska podjetja; Razdelilna omarica; Sistem za distribucijo električne energije; Zračno izolirana omara; Omara za obročno omrežje; Merilni instrument; Urad za električno energijo; Analizator kakovosti srednjenapetostne električne energije; Industrijska in rudarska podjetja;

funkcija

Teža: 50KG;

Življenjska doba: 30 let;

Material: Epoksi smola (HCEP);

Nazivna napetost do 36 kV;

Stopnja natančnosti: 0,2 0,5 6P 3P;

33KV 35KV 36KV uporaba v zaprtih prostorih;

Zasnova enopolnega napetostnega transformatorja;

Omejena toplotna moč (VA): 300VA/600VA;

Razumna struktura, trdna struktura;

Razmerje nazivne napetosti: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nazivna osnovna raven izolacije (BIL) do 200 kV;

Odlična odpornost proti kratkemu stiku in toploti;
