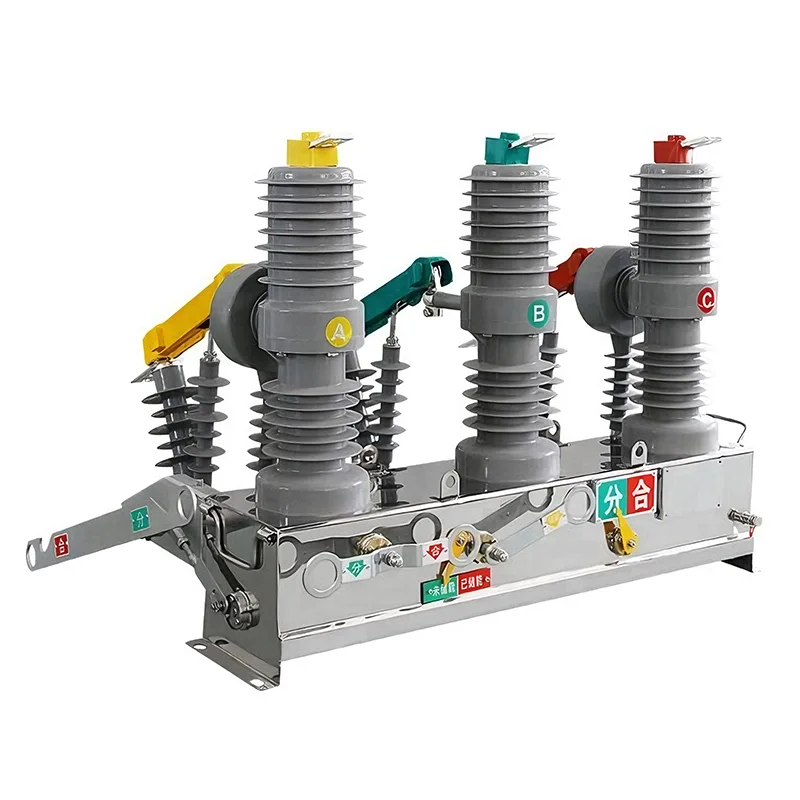

11 KV vakuumski odklopnik

Pri Youbianu je naša zasnova osredotočena na nazivni standard 12 kV vakuumskega odklopnika 11 kV, ki celovito pokriva in optimizira zahteve glede zmogljivosti električnega omrežja 11 kV. Za razliko od starih tehnologij se ti odklopniki zanašajo na visoko vakuumsko okolje za gašenje oblokov, s čimer stabilizirajo električno omrežje in zagotavljajo varnost osebja.

Razumeti temeljno vakuumsko tehnologijo

"Vakuum" v vakuumskem odklopniku 11 Kv se nanaša na okolje znotraj komore za gašenje vakuumskega obloka (ki se običajno imenuje vakuumska steklenica). To je jedro sistema. Zaradi svoje vrhunske dielektrične trdnosti (izolacijske sposobnosti) v primerjavi z zrakom ali oljem lahko vakuum doseže manjše kontaktne reže in prenese visoke napetosti.

Ko deluje naš vakuumski odklopnik 11 Kv, pride do ločitve kontaktov znotraj trajno zaprte vakuumske komore. Zaradi odsotnosti plinskih molekul ni skoraj nič za vzdrževanje obloka, s čimer se doseže hitra izolacija napake.

Vloga vakuumske komore za gašenje obloka pri gašenju obloka

Postopek gašenja obloka v naši opremi je natančen in takojšen. Tukaj je naš dizajn za izvajanje njegovega načela delovanja:

1. Ločitev kontaktov: Ko je zaznana napaka, se kontakti ločijo.

2. Kovinski parni oblok: Zaradi kovinske pare v kontaktnem materialu bo za kratek čas nastal oblok.

3. Hitra difuzija: zaradi vakuumskega okolja se bo kovinska para širila in difundirala z izjemno hitro hitrostjo.

4. Odklopnik, ki prečka nič: Ko tok prvič preseže ničlo, oblok ugasne zaradi hitrejše obnovitvene stopnje dielektrične trdnosti od hitrosti, pri kateri napetost naraste in ponovno vžge oblok.

Razlika med vakuumskimi odklopniki in tradicionalnimi oljnimi/plinskimi odklopniki

Zagovarjamo prehod na vakuumsko tehnologijo, ker odpravlja okoljske in vzdrževalne odgovornosti, povezane s staromodnimi oljnimi ali plinskimi odklopniki. Sledi primerjava, zakaj so okolju prijazni odklopniki boljša izbira za sodobno infrastrukturo.

Vakuumski odklopnik (VCB) Oljni/zračni odklopnik

Sposobnost gašenja obloka: srednji/visok vakuum (zatesnjeno) olje ali stisnjen zrak

Vzdrževanje: zelo redko (doživljenjsko tesnjenje) visoko (menjava olja, čiščenje kontaktov)

Požarna nevarnost: Brez (brez olja in brez SF6) Visoka (olje vnetljivo)

Življenjska doba: dolga (20-30 let) kratka (staranje z uporabo)

Velikost: Kompaktna modularna/velika

Vpliv na okolje: Varstvo okolja/nevarnost puščanja olja ali emisij SF6

S sprejetjem vakuumske tehnologije naš 11 Kv vakuumski odklopnik ni le varnejši, ampak tudi znatno zmanjša stroške delovanja v celotnem življenjskem ciklu opreme.

Parametri nazivne napetosti in toka

Čeprav so te naprave nameščene v napajalnem omrežju 11 kV, je nazivna napetost 11 kV vakuumskega odklopnika 12 kV, da se zagotovi potrebna varnostna rezerva. Nazivni trajni tok določa nosilnost, ki jo lahko vzdrži odklopnik med normalnim delovanjem. Ponujamo prilagodljive konfiguracije za izpolnjevanje specifičnih zahtev glede obremenitev:

Nazivni tok 630A: primeren za standardne distribucijske napajalnike in majhne industrijske obremenitve.

1250A do 1600A: Zasnovan posebej za glavne dovodne linije in težke industrijske stroje.

Prilagoditev: Na podlagi posebnih konfiguracij stikalnih naprav je mogoče zagotoviti višje nazivne vrednosti.

Prekinitvena zmogljivost kratkega stika in skladnost

Varen odklop napak je najbolj kritična funkcija katerega koli vakuumskega odklopnika. Naš 11 kV vakuumski odklopnik ima kratkostično prekinitveno zmogljivost od 20 kA do 31,5 kA, kar zagotavlja možnost takojšnjega odpravljanja velikih okvarnih tokov, ne da bi poškodovali nadaljnjo opremo.

Strogo se držimo svetovnih standardov proizvodnje. Vsaka enota je opremljena z vakuumskim odklopnikom (VCB), ki je v skladu s standardom IEC 62271-100, kar zagotavlja dosledno delovanje med potapljači.
