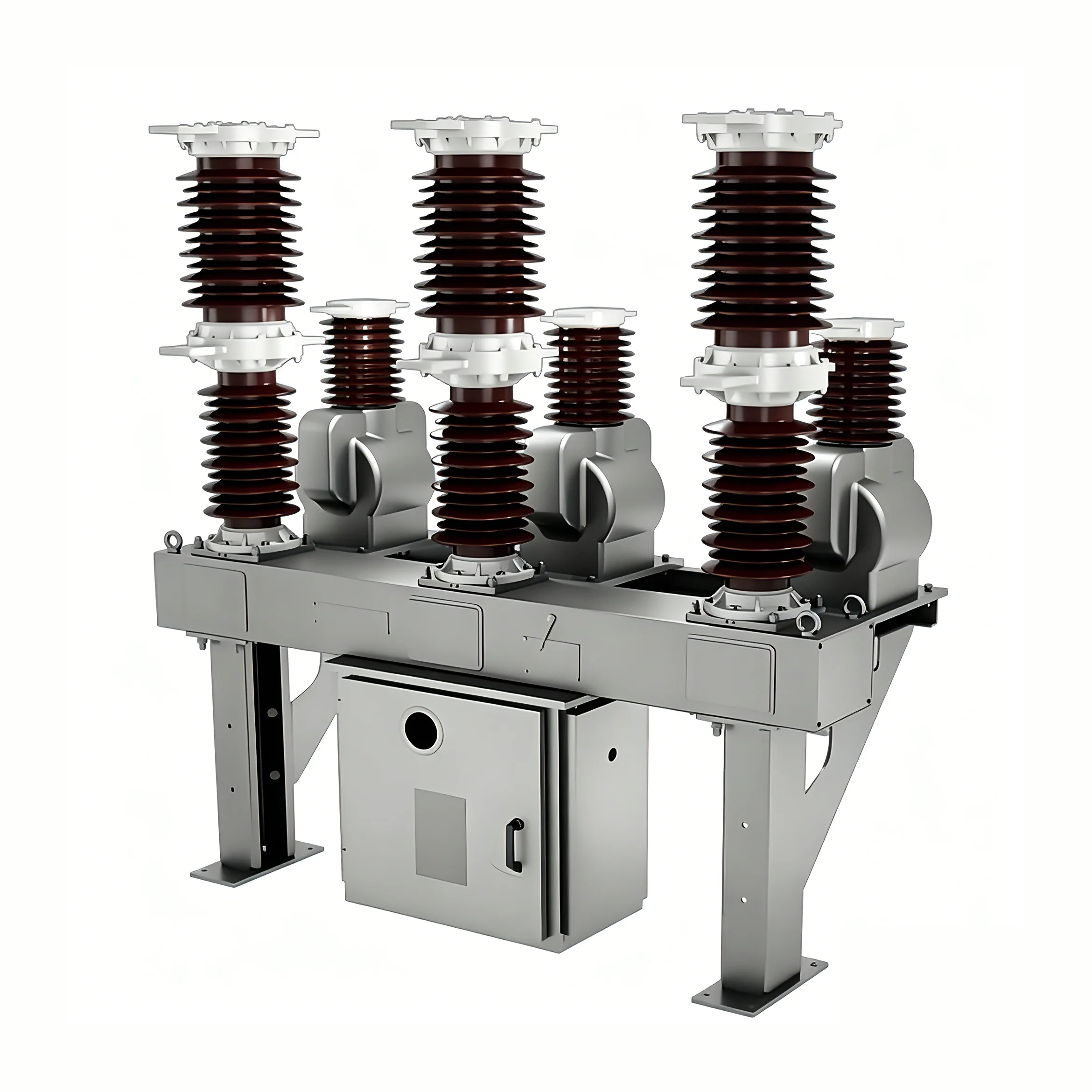

40,5 kv stikalo za ponovni vklop

Odklopnik 40,5 kv (v nadaljnjem besedilu "odklopnik") je nova generacija zunanjega vakuumskega odklopnika, ki ga je razvil Youbian z uvedbo napredne tuje tehnologije in jo združil z značilnostmi kitajske energetske industrije. Uporablja se predvsem za zunanje distribucijske sisteme 10–35 kV v mestnih in podeželskih električnih omrežjih. V kombinaciji z uporabo obremenitvenega toka, preobremenitvenega toka in toka kratkega stika se lahko uporablja tudi v drugih podobnih situacijah.

delovno okolje

Temperatura okolja: -40 ℃ do 85 ℃

Dnevna temperaturna razlika: 25 ℃

Nadmorska višina: ≤ 2000m

Hitrost vetra ne presega 35 m/s

Brez normalne intenzivnosti vibracij

Brez močnih korozivnih plinov ali medijev (kot so kisline, alkalije, blato itd.)

Stopnja onesnaženosti: IV

Temperatura polnjenja: -40 ℃ do 85 ℃

Lastnosti

40,5 kv stikalo za ponovno zapiranje je izboljšan konstrukcijski izdelek, ki je v skladu s standardi ANSI/IEC, opremljen z magnetnim aktuatorjem, napravo za vklop/izklop (RCWE tip ACR nima ročne zapiralne naprave), 3 tokovne senzorje, do 3 napetostne senzorje in več funkcij, kot so zaščitna krivulja (programabilna), koordinacijska logika (programabilna), programirljiv komunikacijski protokol, programska oprema za računalnik, nadzorno orodje APP itd., in uporablja krmilnik RWK352.

Ponovni vklop stikala 40,5 kv je trdno izoliran ponovni vklop, prevlečen s silikonsko gumo in ne uporablja plinskega tesnila SF6. Ta ponovni vklop ima visoko plazilno pot in višjo stopnjo izolacije, primeren za sisteme do nivoja 42 kV, BIL200 kV.

Ponovni vklop stikala 40,5 kV je zasnovan za trifazni izmenični tok 50/60 Hz z nazivno napetostjo 40,5 kV in je primeren za zunanje visokonapetostne stikalne naprave. Uporablja se predvsem v mestnih in podeželskih električnih omrežjih, transformatorskih postajah in distribucijskih sistemih industrijskih in rudarskih podjetij za prekinitveni tok obremenitve, preobremenitveni tok in tok kratkega stika. Zaradi posebne zmogljivosti vakuumskih odklopnikov so še posebej primerni za aplikacije, ki zahtevajo pogosto delovanje in spreminjanje brez olja.

Ta model odklopnika ima strukturo trifaznih ločenih polov, ki zagotavlja, da enofazne napake ne bodo povzročile trifaznega kratkega stika. Vakuumska komora za gašenje obloka je nameščena znotraj izolacijskih tulcev vsake faze, kar odpravlja tveganje za napake kratkega stika, ki jih povzroča kondenzacija. Zunanja izolacija stikala 40,5 kv je izdelana iz uvožene zunanje epoksidne smole ali materiala iz silikonske gume, ki ima odlično hidrofobnost in proti obraščanju, zaradi česar je primeren za zunanja okolja z visokimi zahtevami glede vremenske odpornosti in težkimi pogoji delovanja. Odklopnik ima kompaktno celotno zgradbo, zavzema majhno površino, je lahek in enostaven za namestitev. Notranjost škatle je napolnjena s transformatorskim oljem, vendar ne vsebuje plina žveplov heksafluorid, ki izpolnjuje zahteve za transformacijo brez olja in zaščito okolja.

Standardi izdelkov

Ta odklopnik je skladen z naslednjimi standardi: GB1984: Visokonapetostni odklopniki; GB/T11022: Splošne tehnične zahteve za visokonapetostne stikalne naprave in krmilno opremo; JB3855:3,6~40,5kV zunanji AC visokonapetostni vakuumski odklopnik DL/T403:12~40. Tehnične specifikacije za naročanje 5kV AC visokonapetostnih vakuumskih odklopnikov IEC56: AC visokonapetostnih odklopnikov
