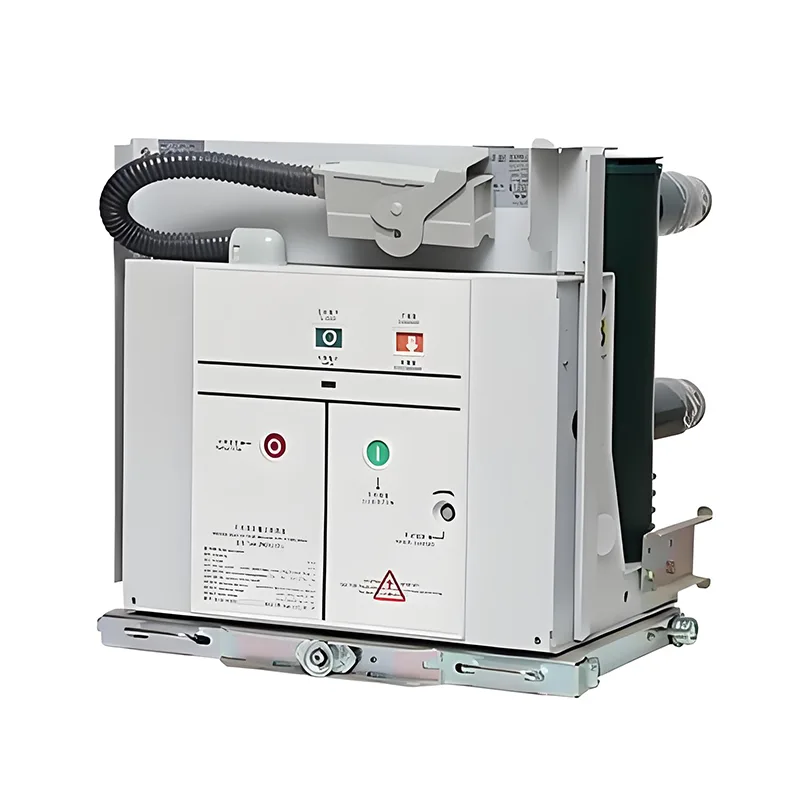

24kv notranji VCB

Youbianov visokokakovosten 24kV notranji VCB je primeren za trifazne AC napajalne sisteme z nazivno napetostjo 7,2kV~24kV in frekvenco 50/60Hz. Na splošno ga uporabljamo na številnih področjih, kot so elektrarne, transformatorske postaje, petrokemična industrija, metalurgija, proizvodnja, letališča, stanovanjska območja itd., za nadzor in zaščito električne opreme. Posebej primeren za situacije, ko je delovna frekvenca pri nazivnem toku nizka ali je potrebnih več tokov kratkega stika,

Uporabno okolje

a) Temperatura zraka: najvišja temperatura: +40 ℃; Minimalna temperatura: -25 ℃

b) Vlažnost: povprečna mesečna vlažnost 95 %; Povprečna dnevna vlažnost 90%

c) Nadmorska višina: Največja nadmorska višina namestitve: 2500 metrov

d) V zunanjem zraku ni očitnega jedkega ali vnetljivega plina, pare ali drugega onesnaženja

e) Brez pogostih in močnih vibracij

Opomba: Prekinitveni tok kratkega stika in nazivni tok je mogoče prilagoditi glede na potrebe kupca.

Ključne značilnosti

Glavne komponente tega VCB so zatesnjene s tesnilnimi palicami mednarodne blagovne znamke, vakuumskimi komorami za gašenje obloka in komponentami glavnega prevodnega vezja, ki imajo močnejšo odpornost na udarce, zaščito pred prahom in učinkovitost proti kondenzaciji.

24kV notranji VCB ima močno okoljsko prilagodljivost in lahko znatno zmanjša stroške delovanja in vzdrževanja.

Integrirana zasnova pogonskega mehanizma in ohišja odklopnika je bila preverjena s tipskim testiranjem.

Notranji VCB 24kV ima električno življenjsko dobo stopnje E2 in mehansko življenjsko dobo stopnje M12, kar zagotavlja dolgotrajno in zanesljivo delovanje.

Okoljske zahteve

Temperatura okolja: najvišja temperatura +40 ℃, najnižja temperatura -15 ℃.

Vlažnost okolja: povprečna dnevna relativna vlažnost ≤ 95 %, povprečna mesečna relativna vlažnost ≤ 90 %, povprečni dnevni parni tlak ≤ 22 × 10 ⁻ 3 MPa, povprečni mesečni parni tlak ≤ 1,8 × 10 ⁻ 3 MPa.

Nadmorska višina: največ 1000 metrov.

Potresna intenzivnost ne sme preseči stopnje 8.

Okoliški zrak ne sme biti znatno onesnažen s prahom, dimom, jedkimi in/ali vnetljivimi plini, hlapi ali slanim pršilom.

Pozor: Če delovno okolje presega zgoraj navedene pogoje, se posvetujte s proizvajalcem, da sprejme ustrezne ukrepe.
