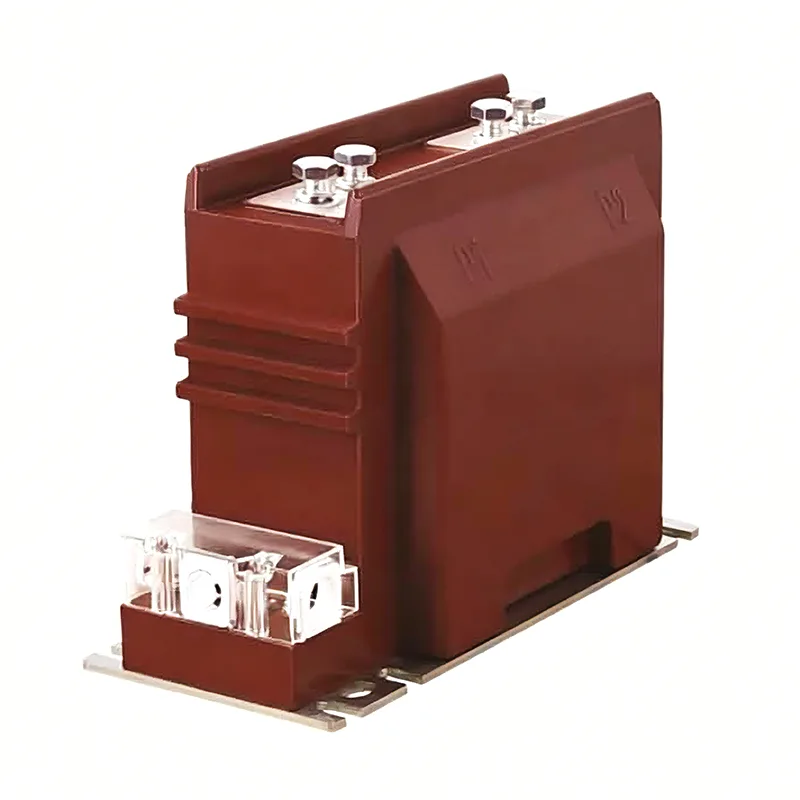

11 kv tokovni transformator

Youbianov visokokakovosten 11 Kv tokovni transformator igra vlogo pri pretvorbi toka in električni izolaciji. Tok v vodih za proizvodnjo, transformacijo, prenos, distribucijo in porabo energije se zelo razlikuje in sega od nekaj amperov do več deset tisoč amperov. Za udobje merjenja, zaščite in nadzora je potrebna pretvorba v relativno enakomeren tok. Poleg tega je napetost na liniji na splošno visoka, neposredno merjenje pa je zelo nevarno. Dahu Electric vas vljudno vabi v našo tovarno za nakup najnovejših, najbolje prodajanih, cenovno ugodnih in visokokakovostnih 11 kV tokovnih transformatorjev. Veselimo se sodelovanja z vami.

Model tokovnega transformatorja 11 Kv

Prva črka: L - tokovni transformator

Druga črka: A - slog skozi steno; tip Z-stebra; M-tip zbiralke; D - tip z enim obratom; V - obrnjena struktura; J - ničelno zaporedje

Za namene odkrivanja ozemljitve; W - Proti onesnaževanju; R - Tip golega navitja

Tretja črka: Z - vrsta odlitka iz epoksi smole; C - Keramična izolacija; Q - plinsko izoliran medij; W - Posebno za zaščito mikroračunalnikov

Četrta črka: B - s stopnjo zaščite; C - Diferencialna zaščita; stopnja D-D; Q - izboljšan tip; J - Izboljšan ZG

Peta številka: Serijska številka izdelka na ravni napetosti

Osnova izbire

nazivna napetost

Nazivna napetost tokovnega transformatorja mora biti večja od nazivne napetosti linije namestitvene točke.

transformacijsko razmerje

Vsakdo bi moral izračunati trenutni IC na podlagi obremenitve in izbrati razmerje tokovnega transformatorja. Obstajajo različne specifikacije za razmerje nazivnega toka na primarni strani tokovnih transformatorjev (kot so 20, 30, 40, 50, 75, 100, 150, 2 × a/C), nazivni tok na sekundarni strani pa je običajno 1 A ali 5 A. Med njimi 2 × a/C pomeni, da obstajata dve tokovni razmerji za isti izdelek, kar je mogoče doseči s spremembo načina ožičenja povezovalnih delov izdelka. Pri zaporedni povezavi je tokovno razmerje a/c, pri vzporedni povezavi pa je tokovno razmerje 2 × a/C. Na splošno mora izbira razmerja pretvorbe toka za merjenje tokovnih transformatorjev zagotoviti, da njihov nazivni tok I1n ni manjši od bremenskega toka v liniji (tj. izračunanega IC). Če je tok izračuna obremenitve v liniji 350 A, je treba pretvorno razmerje tokovnega transformatorja izbrati 400/5. Da bi zagotovili zahteve po točnosti 11 Kv tokovnega transformatorja, ki se uporablja za zaščito, je mogoče izbrati večje razmerje transformacije.

Načelo izbire stopnje točnosti: Stopnja točnosti tokovnega transformatorja, ki se uporablja za obračunavanje in merjenje, ne sme biti nižja od stopnje 0,5; Ampermeter, ki se uporablja za spremljanje velikosti bremenskega toka v vsakem vhodnem in izhodnem tokokrogu, mora uporabljati tokovne transformatorje ravni 1,0-3,0. Da bi zagotovili, da napaka točnosti ne presega navedene vrednosti, se sekundarna obremenitev (volt amper) tokovnega transformatorja na splošno preveri in sekundarna obremenitev S2 transformatorja ni večja od nazivne obremenitve S2n, tako da je mogoče zagotoviti izbrano natančnost. Formula za preverjanje točnosti: S2 ≤ S2n.
