10 KV tokovni transformator

Zakaj je Youbianov trpežni 10 kV tokovni transformator "oko" distribucijskega sistema? Ker so v distribucijskem sistemu 10 kV tokovni transformatorji osnovna oprema za zagotavljanje varnosti in natančnega merjenja električnega omrežja. So kot "oči" elektroenergetskega sistema, ki sorazmerno pretvarjajo visoko napetost in velik tok v nizko napetost in majhen tok ter zagotavljajo stabilne signale za merjenje, zaščito in nadzor.

Vas muči težka izbira, nestabilna kakovost in zamude pri dobavi? Ali potrebujete tokovni transformator, ki je združljiv s stikalno napravo 10 kV in glavno enoto obroča ter izpolnjuje zahteve glede merjenja in zaščite? Oglejte si Youbianov 10 kV tokovni transformator, zagotovo izpolnjuje vaša pričakovanja.

Predstavitev jedra izdelka

2.1 Opredelitev izdelka in osnovna vloga

10 kV tokovni transformator (CT) je visokonapetostna oprema za pretvorbo toka, primerna za napetostni nivo 10 kV, ki spada v vrsto elektromagnetnega transformatorja. Njegova glavna funkcija je pretvorba visokih tokov na strani visoke napetosti (kot je 100 A, 200 A, 600 A itd.) v standardne sekundarne tokove 5 A ali 1 A pri fiksnem razmerju transformacije, doseganje električne izolacije med visokonapetostnimi sistemi in nizkonapetostnimi merilnimi in zaščitnimi vezji, hkrati pa zagotavlja natančne tokovne signale za merjenje energije, relejno zaščito in nadzor moči.

2.2 Struktura izdelka in tehnične lastnosti

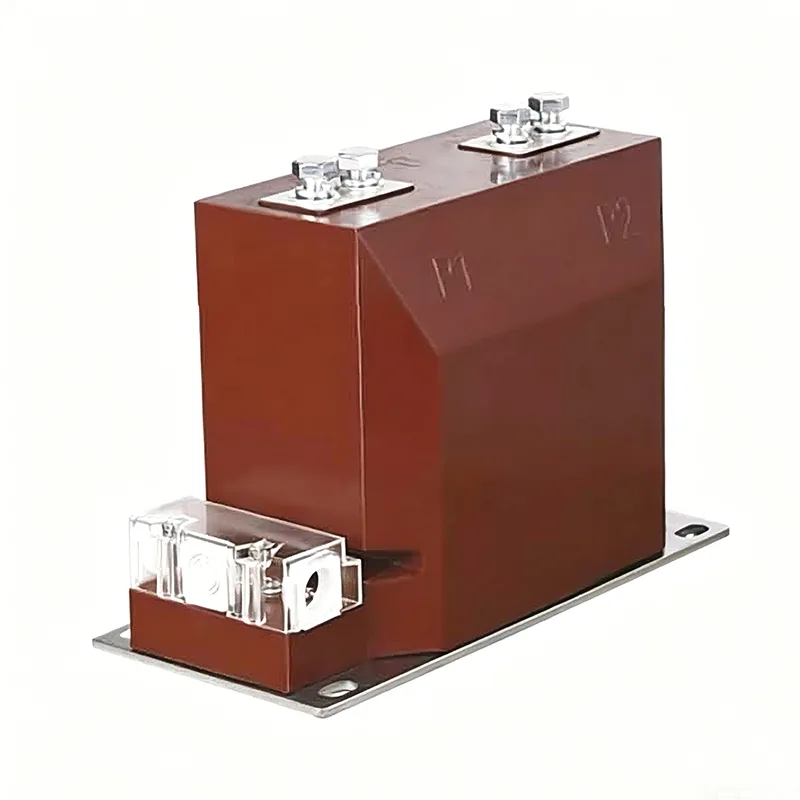

Ta 10 kV tokovni transformator uporablja izolacijsko strukturo, popolnoma zaprto z epoksidno smolo, z rjavo lupino iz epoksidne smole kot glavno telo. Priključki P1/P2 primarnega navitja so izpeljani z bakrenimi palicami, sekundarno navitje pa je izpeljano skozi prozorno spojno omarico. Dno je opremljeno z montažno ploščo iz nerjavečega jekla, ki je združljiva z vgradno velikostjo standardne stikalne naprave.

Popolnoma ulita struktura je brez olja, nima zračnih rež, je odporna na vlago, proti obraščanju in eksploziji ter lahko stabilno deluje v težkih okoljih od -40 ℃ do +40 ℃ brez potrebe po dnevnem vzdrževanju;

Youbian podpira več stopenj natančnosti, kot sta 0,2S in 0,5 za merjenje, 5P10 in 10P10 za zaščito, s čimer izpolnjuje potrebe po meritvah in zaščiti v različnih scenarijih;

Lahko prilagodi različna razmerja, kot je 5/5~3000/5A, primerna za različne trenutne specifikacije 10kV distribucijskih sistemov;

Železno jedro je izdelano iz visokokakovostne silicijeve jeklene pločevine, postavitev navitja pa je razumna, kar učinkovito zmanjšuje vpliv preostalega magnetizma in zagotavlja natančnost meritev pri močnem udaru toka;

Integrirana konstrukcijska zasnova, kompaktna velikost, neposredno vgrajena v 10kV stikalno napravo, obročno glavno enoto in škatlasto transformatorsko postajo, prihrani prostor v omari.

Glavne prednosti izdelka

Od izbire materialov železnega jedra, navijanja do ulivanja epoksidne smole, vsak postopek 10kV zaščitnih tokovnih transformatorjev strogo sledi nacionalnemu standardu GB 1208-2006 "Tokovni transformatorji". Preden zapustijo tovarno, se izvede 100-odstotna napaka transformacijskega razmerja, kotna napaka, vzdržljiva napetost izolacije, dvig temperature in drugi celoviti testi, da se prepreči, da bi nekvalificirani izdelki zapustili tovarno;

Za posebne delovne pogoje, kot so visoka nadmorska višina, visoka vlažnost in visok tok, je mogoče prilagoditi posebne ravni izolacije, transformacijska razmerja in dimenzije namestitve, da ustrezajo osebnim potrebam strank;

10 kV tokovni transformator je izdelan iz visokokakovostne epoksidne smole in uvoženih silikonskih jeklenih plošč, ki so odporne proti staranju in koroni, z življenjsko dobo več kot 30 let in lahko koristi enkratno namestitev za vse življenje;

Sekundarno navitje je zasnovano z zaščito odprtega tokokroga, ki preprečuje, da bi visoka napetost ogrožala varnost opreme in osebja, v skladu z varnostnimi predpisi elektroenergetskega sistema.

Aplikacija

Merjenje energije 10kV transformatorskih postaj, razdelilnic in škatlastih transformatorskih postaj zagotavlja natančne podatke za poravnavo računov za elektriko;

Prenapetostna zaščita, zaščita pred hitrim izklopom in diferenčna zaščita 10kV stikalne naprave in glavne enote obroča zagotavljajo hitro sprožitev v primeru napak v električnem omrežju;

Spremljanje stanja delovanja elektroenergetskega omrežja v realnem času prek sistema za avtomatizacijo distribucijskega omrežja in spremljanje toka pametnega omrežja;

Sistem za distribucijo električne energije 10 kV v tovarnah, rudnikih in podatkovnih centrih zagotavlja varnost električne energije industrijske proizvodnje;

10kV omrežni sistem fotonapetostnih elektrarn in vetrnih elektrarn je primeren za posebne delovne pogoje nove proizvodnje energije.

Moč podjetja in primeri sodelovanja: Moč kuje kakovost, storitev pridobi zaupanje

Zhejiang Dahu Electric Co., Ltd. je profesionalno podjetje za raziskave in razvoj transformatorjev, proizvodnjo in prodajo na Kitajskem. Nahaja se v industrijski coni Xiangyang v mestu Yueqing v provinci Zhejiang, znani kot prestolnica električnih naprav na Kitajskem, s priročnim prevozom in popolnimi industrijskimi podpornimi objekti. Podjetje se osredotoča na proizvodnjo tokovnih transformatorjev in napetostnih transformatorjev napetostnih nivojev 10kV in 35kV. Ima napredne proizvodne linije za ulivanje epoksi smol in obsežen preskusni laboratorij na Kitajskem. Vzpostavil je sistem vodenja kakovosti ISO9001 in sistem vodenja okolja ISO14001. Njeni izdelki so prestali testiranje in certificiranje nacionalnih avtoritativnih institucij in se izvažajo v številne države in regije, kot so jugovzhodna Azija, Bližnji vzhod in Afrika.

Podjetje se vedno drži poslovne filozofije "tehnološkega vodilnega, k ljudem usmerjenega", jemlje kakovost izdelkov kot življenje podjetja, nenehno vlaga v raziskave in razvoj, nenehno optimizira delovanje izdelkov in strankam zagotavlja stroškovno učinkovite rešitve za energetsko opremo.
